Backupbox für Victron 3-Phasen PV Anlagen 63A

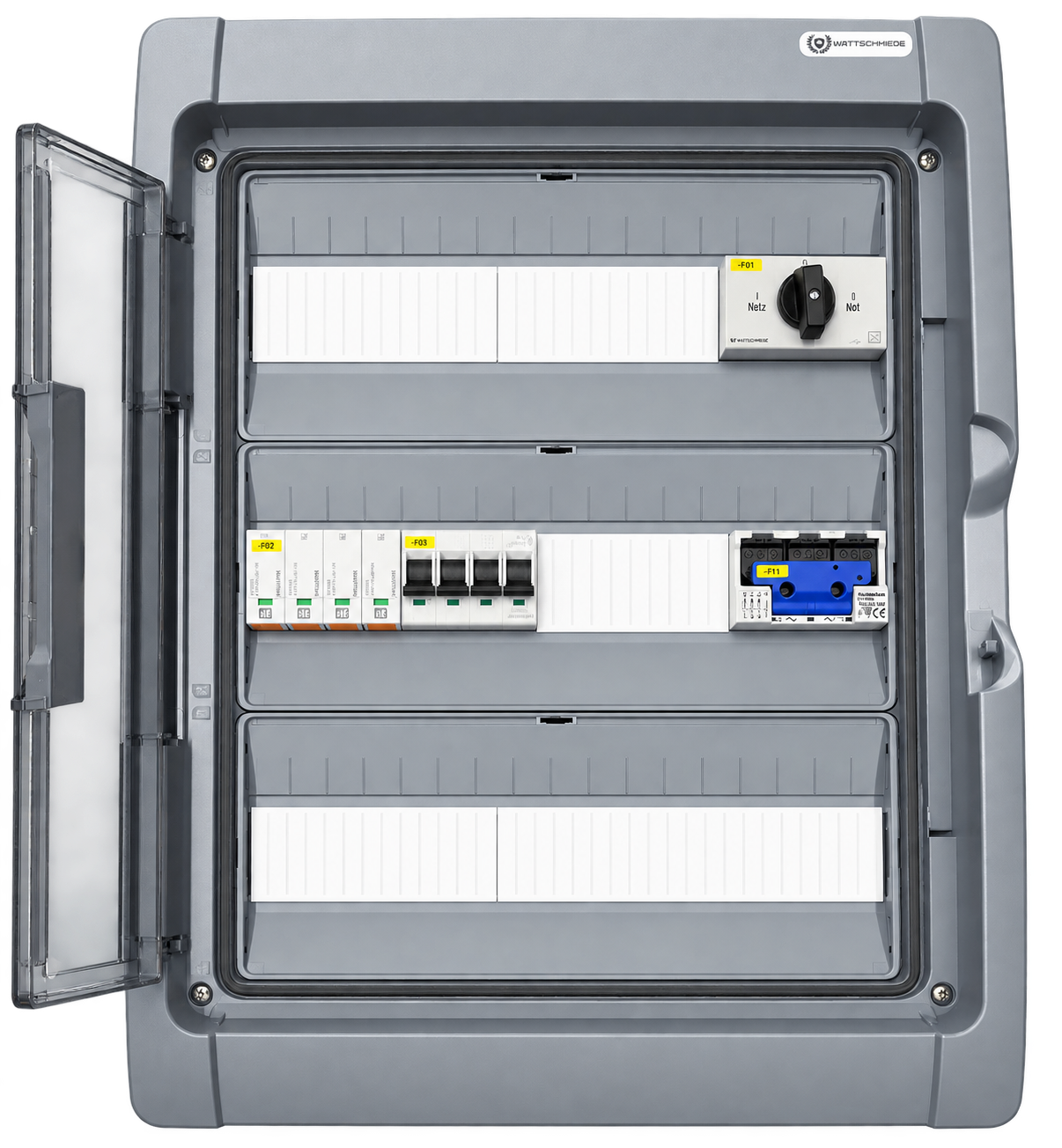

Die Victron Umschaltbox 63A ist ein werksseitig verdrahteter Kunststoffverteiler zur sicheren Umschaltung zwischen Netz- und Notstrombetrieb in Victron-Anlagen. Sie vereint Lasttrennung, Absicherung, Überspannungsschutz und Netzüberwachung in einem kompakten, sofort einbaufertigen Gehäuse – ideal für Installateure, die Zeit auf der Baustelle sparen wollen.

Eingangsseitig sorgt ein 4-poliger Lasttrennschalter mit 63 A für die sichere Trennung der gesamten Anlage. Ausgangsseitig schützt ein Sicherungslasttrennschalter D02 (max. 63 A) die nachgelagerte Installation. Ein integrierter Überspannungsschutz Typ 2 reduziert das Risiko von Schäden durch Schaltüberspannungen und indirekte Blitzeinwirkung.

Zur Netzkontrolle vor Ort sind Drehfeld- und Phasenanzeige bereits verbaut. Für die energetische Erfassung ist der Anschluss eines Smartmeters mit Direktmessung vorbereitet – die Box ist damit startklar für Energiemanagement- und Monitoring-Anwendungen.

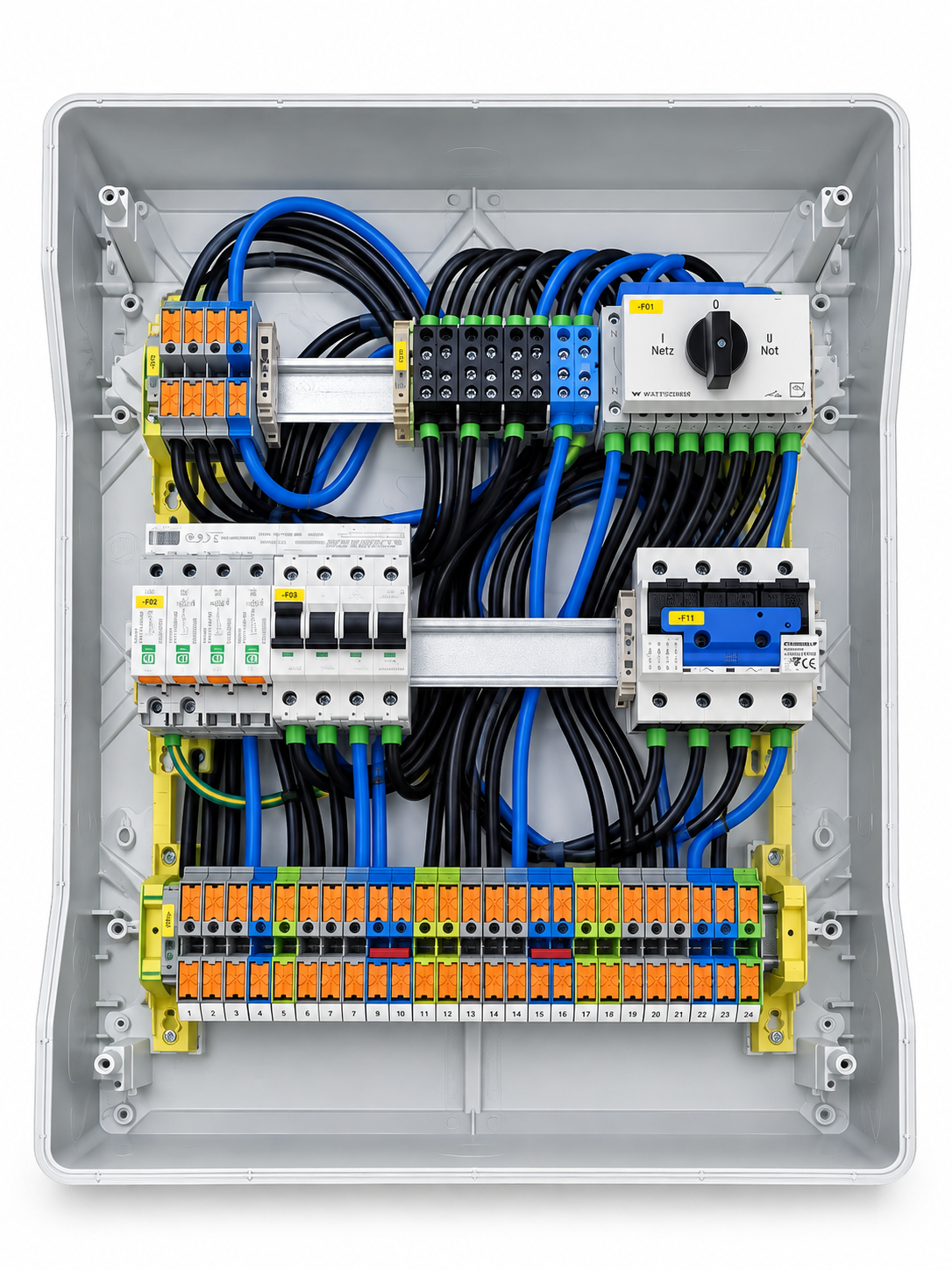

Die Verdrahtung erfolgt werksseitig mit 16 mm², die Anschlussklemmen sind als Phoenix Push-X-Technik ausgeführt und nehmen Kupferleiter bis 25 mm² auf – für eine schnelle, werkzeugarme Montage vor Ort.

Ihre Vorteile auf einen Blick:

• Werksseitig komplett verdrahtet und geprüft – sofort einbaufertig
• 4-poliger Lasttrennschalter 63 A am Eingang
• Sicherungslasttrennschalter D02 (63 A) am Ausgang
• Überspannungsschutz Typ 2 werksseitig integriert
• Dreh- und Phasenfeldanzeige zur schnellen Netzkontrolle
• Smartmeter-Anschluss mit Direktmessung vorbereitet
• Anschlusstechnik Phoenix Push-X bis 25 mm² Kupfer
• Kompakte Abmessungen: 622 × 448 × 161 mm (H×B×T)

Die integrierte Spannungsüberwachung ist für den Einsatz als NA-Schutz (Netz- und Anlagenschutz) nach VDE-AR-N 4105:2018-11 ausgelegt. Sie überwacht die Netzspannung und trennt bei Über- oder Unterschreiten der zulässigen Grenzwerte die Erzeugungs- bzw. Speicheranlage vom öffentlichen Netz. Damit lässt sich die Box in Anlagen einsetzen, die einen externen bzw. zentralen NA-Schutz nach VDE-AR-N 4105 verlangen.

Wichtiger Hinweis: Diese Umschaltbox ist in Österreich nicht zugelassen und nicht für den Einsatz im österreichischen Verteilnetz vorgesehen. Der NA-Schutz entspricht der deutschen VDE-AR-N 4105:2018-11. In Österreich gelten die TOR Erzeuger (Technische und organisatorische Regeln für Betreiber und Benutzer von Netzen). Die Verantwortung für die normgerechte Verwendung und die Netzbetreiber-Abnahme liegt beim Installateur bzw. Betreiber.
